Тепловентиляционная установка нагнетает воздух внутрь сооружения, состоит из вентиляционной установки с центробежным вентилятором и частотным преобразователем скорости его вращения и обогревающего устройства для подогрева воздуха внутри воздухоопорной конструкции.
Источником тепловой энергии может быть газ, дизельное топливо, электричество, горячая вода. Использование в конструкции тепловентиляционной установки наружных панелей с двойной изоляцией позволяет использовать обогревающее устройство на открытом воздухе без дополнительного утепления.
Тип тепловентиляционной установки в зависимости от площади воздухоопорного сооружения и источника тепла:
Тепловентиляционная установка на газообразном или жидком топливе (перепад температуры 30 градусов) | ||||||
Площадь ВОС | До 500 кв. м | До 800 кв. м | До 1200 кв. м | До 2000 кв. м | До 2500 кв. м | До 3500 кв. м |
Тип установки | GP-100 | GP-150 | GP-200 | GP-300 | GP-370 | GP-500 |
Тепловентиляционная установка с электрическим воздухонагревателем (перепад температуры 30 градусов) | ||||||
Площадь ВОС | До 500 кв. м | До 750 кв. м | До 1000 кв. м | До 1500 кв. м | До 2200 кв. м | До 3000 кв. м |
Тип установки | AF-20 | AF-25 | AF-30 | AF-35 | AF-40 | AF-50 |
Тепловентиляционная установка с калорифером на горячей вода (перепад температуры 30 градусов) | ||||||
Площадь ВОС | До 600 кв. м | До 1200 кв. м | До 1800 кв. м | До 2300 кв. м | До 3000 кв. м | До 4000 кв. м |
Тип установки | AF-20 | AF-30 | AF-35 | AF-40 | AF-45 | AF-50 |

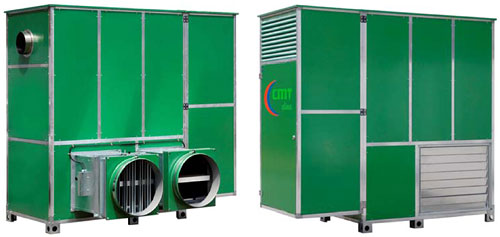

1. Тепловентиляционная установка на газообразном или жидком топливе серии GP
Воздухонагреватель серии GP, известного европейского производителя, итальянской компании "C.M.T." (Costruzioni Macchine Termotecniche s.r.l.), работает на газообразном или жидком топливе.
Серия GP - напольные установки для наружного размещения, разработанные специально для обогрева надувных кортов, спортзалов, торговых помещений.
В состав установки входят:
- высокотемпературный теплообменник высокой эффективности с термостатом для регулирования мощности;
- центробежный вентилятор с двухсторонним всасыванием воздуха;
- электрический пульт управления;
- корпус, изготовленный из высококачественной специально обработанной гальванизированной стали с эффективной тепловой и звуковой изоляцией и воздухозаборной решеткой;
- воздушный фильтр.
Сертификат ЕС согласно газовой директиве 90/396.
Расход воздуха м.куб/час | Напор, Па | Полезная тепловая мощность, кВТ | Площадь воздухоопорного сооружения, кв.м | |
GP-100 | 8000 | 400 | 116,3 | До 500 |
GP-150 | 13500 | 400 | 174,4 | До 800 |
GP-200 | 15000 | 400 | 232,6 | До 1200 |
GP-300 | 20000 | 400 | 348,8 | До 2000 |
GP-375 | 24000 | 400 | 436,0 | До 2500 |

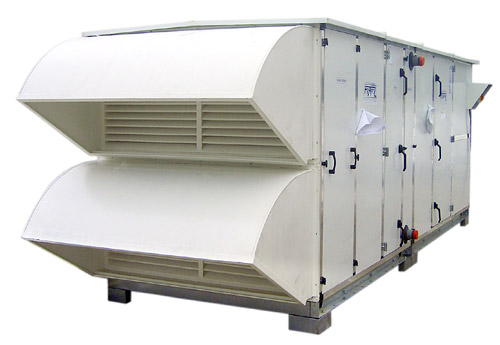

2. Тепловентиляционная установка с водяным воздухонагревателем серии AF
Воздухообрабатывающая установка серии AF польско-австрийского предприятия "FRAPOL", работающая с водяным воздухонагревателем.
Серия AF, предназначенная для наружной установки, используется для обогрева помещений большого объема, где необходима пневматическая поддержка надувных сооружений.
В состав установки входят:
- 3-х рядный водяной теплообменник высокой эффективности с автоматикой для регулирования мощности, защитой от замерзания, центробежным вентилятором с двухсторонним всасыванием воздуха;
- корпус, изготовленный из высококачественной специально обработанной гальванизированной стали в погодозащитном исполнении с эффективной тепловой и звуковой изоляцией и воздухозаборной решеткой.
Имеется широкий диапазон оснащения различными опциями: воздушными фильтрами, частотным регулятором скорости вращения и т.д.
Расход воздуха м.куб/час | Напор, Па | Полезная тепловая мощность, кВТ | Площадь воздухоопорного сооружения, кв.м | |
AF-20 | 8000 | 400 | 129 | До 600 |
AF-25 | 12500 | 400 | 180 | До 1000 |
AF-30 | 13000 | 400 | 226 | До 1200 |
AF-35 | 20000 | 400 | 324 | До 1800 |
AF-40 | 25000 | 400 | 421 | До 2300 |

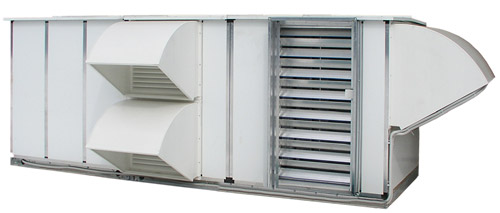

3. Тепловентиляционная установка с электрическим воздухонагревателем серии AF
Отопительно-вентиляционная установка наружного исполнения серии AF, работающая с электрическим воздухонагревателем производства компании "FRAPOL".
Установки серии AF используются для отопления помещений большого объема, когда необходима пневматическая поддержка надувных сооружений.
В состав установки входят:
- камера смешения воздуха с двумя воздушными клапанами и сервоприводами;
- карманный воздушный фильтр;
- электрический калорифер с автоматикой для регулирования мощности нагрева;
- центробежный вентилятор с двухсторонним всасыванием воздуха;
- щит автоматики и управления;
- корпус, изготовленный из высококачественной специально обработанной гальванизированной стали, в погоднозащитном исполнении, с эффективной тепловой и звуковой изоляцией и воздухозаборной решеткой.
Имеется широкий диапазон оснащения различными опциями: воздушными фильтрами, частотным регулятором скорости вращения и т.д.
Расход воздуха м.куб/час | Напор, Па | Мощность электрокалорифера, кВт | Площадь воздухоопорного сооружения, кв.м | |
AF-20 | 7700 | 400 | 100 | До 500 |
AF-25 | 11500 | 400 | 150 | До 750 |
AF-30 | 15000 | 400 | 200 | До 1000 |
AF-35 | 21000 | 400 | 280 | До 1500 |
AF-40 | 28600 | 400 | 380 | До 2200 |
AF-50 | 37600 | 400 | 500 | До 3000 |
Возможен расчет данных по тепловым затратам на содержание воздухоопорных зданий в разных климатических условиях для конкретной местности.
Приблизительный суммарный расчет расходов на отопление можно определить, исходя из стоимости 5 евроцентов в час на отопление 1 квадратного метра площади, накрытой воздухоопорным сооружением.
В качестве оборудования для охлаждения воздуха могут применяться напольные кондиционеры колонного типа LG P08LH хладопроизводительностью по 21 кВт. Кондиционеры потребляют по 7кВт электроэнергии, их количество определяется размерами воздухоопорного сооружения.
